專業角度談談除塵風管的設計注意事項
如今，各種環保政策相續出臺，那么除塵管的需求就一直在擴大，那么要如何設計除塵管道呢？在設計除塵管道的過程中，我們更應該注意哪些事項？
除塵風管優勢特點
1、阻力小、密封性能好、外形美觀、安裝簡單、使用壽命長。
2、內外壁光滑，風道阻力小，送排風時不產生二次噪聲，降低能耗，節約運行費用；
3、可現場制作、可切割、可鉆孔、可開洞、安裝簡單，省工省時，縮短工期；
4、強度高，材料省；
5、安裝空間小，布局美觀大方；
6、管道內部易清潔，測量方便；
7、 除塵風管安裝完工后不需要維護，減少維護經費；
其實，簡單的說，除塵管道的設計前提就是主要看你是輸送什么介質了,如果是一般粉塵（非易燃），如非礦粉塵或者水泥類似的粉體，除塵風管的風速可參考設計院采用的標準：一般傾斜管道風速（12-16m/s)、垂直管道風速（8-12m/s)、水平管道（18-22m/s)。對于膨脹節的選擇可以先通過計算膨脹節的膨脹量，熱脹位移△L=α * Δt * L(mm) （式中α ——管線脹系數 Δt ——溫差 L——管道長度 ）

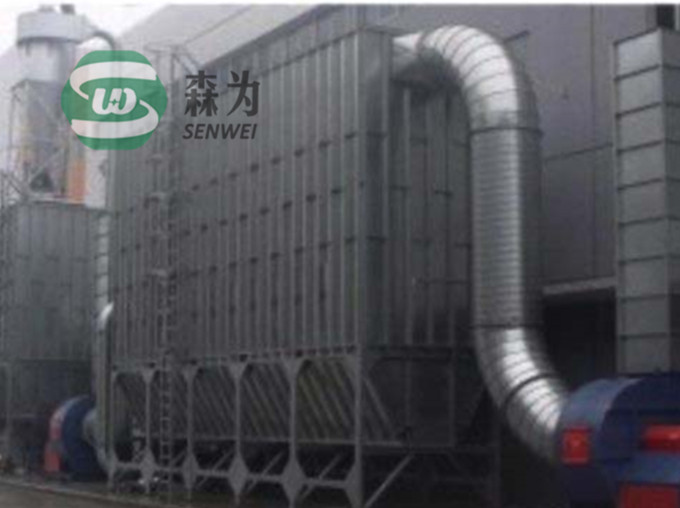

一個完整的除塵系統有那幾部分組成：包括吸塵罩、通風管道、除塵器、風機四個部分。通風管道(簡稱管道)是運送含塵氣流的通道，它將吸塵罩、除塵器及風機等部分連接成一體。管道設計是否合理，直接影響到整個除塵系統的效果。因此，必須全面考慮管道設計中的各種問題，以獲得比較合理、有效的方案。
這邊來說說除塵風管的結構件設計中的注意事項：
.jpg)

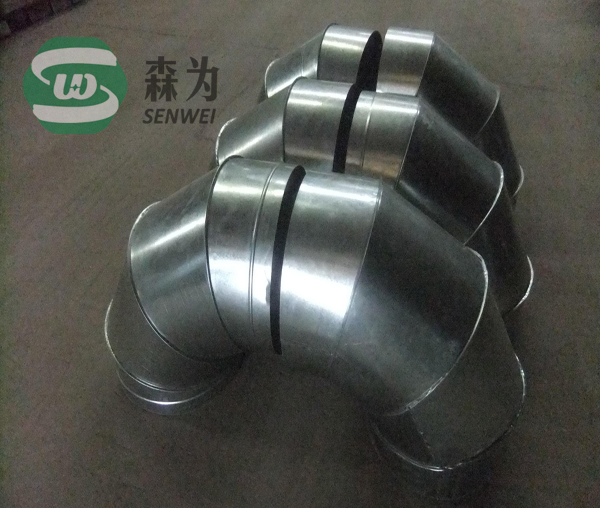

一、彎頭
除塵風管的彎頭是連接管道的常見構件，其阻力大小與彎管直徑d、曲率半徑R以及彎管所分的節數等因素有關。曲率半徑R越大，阻力越小。但當R大于2～2.5d時，彎管阻力不再顯著降低，而占用的空間則過大,使系統管道、部件及設備不易布置，故從實用出發，在設計中R一般取1～2d，90°彎頭一般分成4～6節。
二、三通
除塵風管在集中風網的除塵系統中，常采用氣流匯合部件——三通。合流三通中兩支管氣流速度不同時，會發生引射作用，同時伴隨有能量交換，即流速大的失去能量，流速小的得到能量，但總的能量是損失的。為了減小三通的阻力，應避免出現引射現象。設計時最好使兩個支管與總管的氣流速度相等，即V1+V2=V3，則兩支管與總管截面直徑之間的關系為d1^2+d2^2=d3^2。
.jpg)
三通的阻力與氣流方向有關，兩支管間的夾角一般取15°～30°，以保證氣流暢通，減少阻力損失。三通不能采用T形連接，因為T形連接的三通阻力比合理的連接方式大4～5倍。另外，盡量避免使用四通，因為氣流在四通干擾很大，嚴重影響吸風效果，降低系統的效率。
三、漸擴管 （大小頭/變徑）
氣體在管道中流動時，如管道的截面驟然由小變大，則氣流也驟然擴大，引起較大的沖擊壓力損失。為減小阻力損失，通常采用平滑過渡的漸擴管。漸擴管的阻力是由于截面擴大時，氣流因慣性作用來不及擴大而形成渦流區所造成的。漸擴角а越大，渦流區越大，能量損失也越大。當a超過45°時，壓力損失相當于沖擊損失。為了減小漸擴管阻力，必須盡量減小漸擴角a，但a越小，漸擴管的長度也越大。通常，漸擴角a以30°為宜。
四、管道與風機的接口及出口
風機運轉時會產生振動，為減小振動對管道的影響，在管道與風機相接的地方最好用一段軟管(如帆布軟管)。在風機的出口處一般采用直管，當受到安裝位置的限制，需要在風機出口處安裝彎頭時，彎頭的轉向應與風機葉輪的旋轉方向一致。
.jpg)
管道的出口氣流排入大氣，當氣流由管道口排出時，氣流在排出前所具有的能量將全部損失掉。為減少出口動壓損失，可把出口作成漸擴角不大的漸擴管，出口處最好不要設風帽或其它物件，同時盡量降低排風口氣流速度。
.jpg)
廈門森為風管廠常年批發價批量供應大量的除塵風管及相關彎頭、三通等結構件。
